Соединители (гильзы) болтовые предназначены для соединения токопроводящих жил сечением от 16 до 240 мм.кв. на напряжение до 1 кВ. Крепление соединителя на жиле осуществляется методом завинчивания болтов с шестигранной головкой, которая срывается при достижении заданного усилия, обеспечивая надежное соединение и установленный согласно ГОСТ 17441-84 уровень токопроводности.
Соединители одного типоразмера можно использовать на несколько сечений жил кабеля.

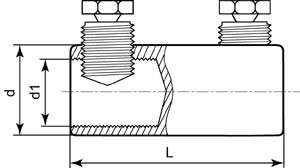

| Обозначение соединителя | Сечение кабеля, мм 2 | Число затяжных болтов | Внутренний диаметр (d1), мм | Внешний диаметр (d), мм | Длина (L), мм | Вес, кг |
|---|---|---|---|---|---|---|
| СБ - 0 | 16-25 | 2 | 9 | 15 | 50 | 0,032 |
| СБ - 1 | 35-50 | 2 | 11 | 21 | 60 | 0,062 |

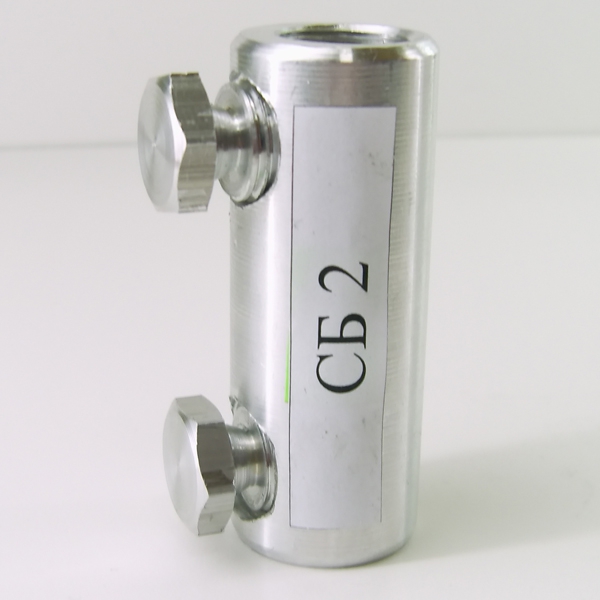

| СБ - 2 | 70-95-120 | 2 | 17 | 27 | 70 | 0,134 |
| СБ - 3 | 150-185-240 | 2 | 23 | 35 | 80 | 0,254 |
* поставляются по специальному заказу
