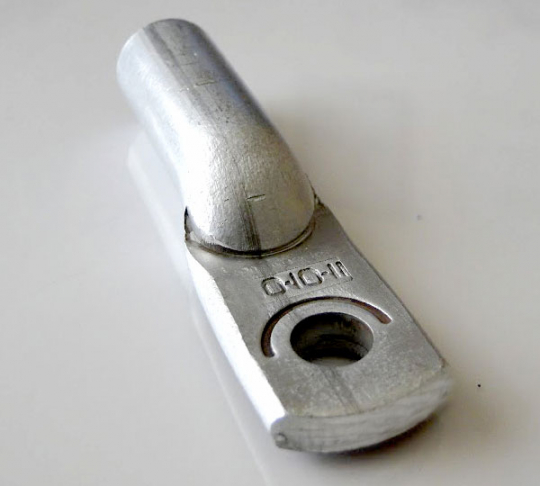

Наконечники кабельные алюминиевые (ТА) изготавливаются по ГОСТ 9581-80. Применяются для оконцевания проводов и кабелей с алюминиевыми жилами сечением 16-3000 кв.мм, максимальное напряжение до 35 кВ.
Закрепляются на жилах методом опрессовки. Наконечники с климатическим исполнением УХЛ3 не имеют защитного металлопокрытия.
Для производства наконечников используется алюминиевая труба марки АДОМ и АД1М по ГОСТ 18475.
|
Наименование |
Сечение (мм²) |
Винт |
Размеры (мм) |
||||
|
D |
B |
L |
d |
d1 |
|||
|
ТА 10-8-4,5 |
10 |
М 8 |
8,4 |
16,5 |
54 |
8,5 |
4,5 |
|
ТА 16-8-5,4 |
16 |
М 8 |
8,4 |
16,5 |
59 |
10 |
5,4 |
|
ТА 25-8-7 |
25 |
М 8 |
8,4 |
18 |
62 |
12 |
7 |
|
ТА 35-10-8 |
35 |
М 10 |
10,5 |
20 |
68 |
14 |
8 |
|
ТА 50-10-9 |
50 |
М 10 |
10,5 |
23 |
75 |
16 |
9 |
|
ТА 70-10-11 |
70 |
М 10 |
10,5 |
25 |
86 |
19 |
11 |
|
ТА 70-10-12 |
70 |
М 10 |
10,5 |
25 |
86 |
18 |
12 |
|
ТА 70-12-12 |
70 |
М 12 |
13 |
25 |
86 |
18 |
12 |
|
ТА 95-12-13 |
95 |
М 12 |
13 |
28 |
89 |
20 |
13 |
|
ТА 120-12-14 |
120 |
М 12 |
13 |
33 |
96 |
22 |
14 |
|
ТА 150-12-17 |
150 |
М 12 |
13 |
34 |
107 |
24 |
17 |
|
ТА 150-16-17 |
150 |
М 16 |
17 |
34 |
107 |
24 |
17 |
|
ТА 185-16-19 |
185 |
М 16 |
17 |
36 |
116 |
26 |
19 |
|
ТА 185-18-19 |
185 |
М 18 |
19 |
36 |
116 |
26 |
19 |
|
ТА 240-20-20 |
240 |
М 20 |
21 |
40 |
126 |
28 |
20 |
|
ТА 300-20-24 |
300 |
М 20 |
21 |
48 |
145 |
32 |
24 |
