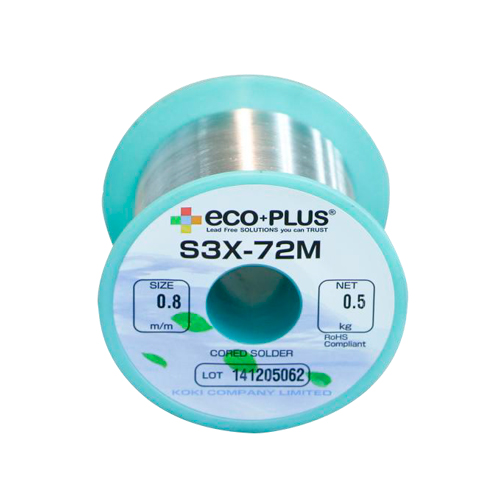

Трубчатые припои KOKI 72M Series

Трубчатые припои KOKI 72M Series

Припои серии 72М изготовлены с использованием флюса, содержащего новые активаторы для улучшения смачиваемости и смоляные композиции. Они способны предотвратить образование перемычек при пайке даже при наличии дефектов (например, при низкой температуре нагрева паяльной станции).

Добавление Co (кобальт) в сплав припоя (S03X7Ca, S01X7Ca) предотвращает эрозию жала паяльника.

Кобальт образует пленку на поверхности жала, предотвращая растворение Cu и Fe в расплавленном припое.

Технические характеристики
ХарактеристикиЗначения
Сплав S3X S1XBIG SB6N S03X7Ca S01X7Ca
Состав сплава (%)

Sn 96.5;

Ag 3.0;

Cu 0.5

Sn 96.4;

Ag 1.1;

Cu 0.7;

Bi+Ni 1.8

Sn 90;

Ag 3.5;

Bi 0.5;

In 6.0

Sn 98.97;

Ag 0.3;

Cu 0.7;

Co+X 0.03

Sn 99.17;

Ag 0.1;

Cu 0.7;

Co+X 0.03
Температура плавления сплава (°C) 217-219 211-223 202-210 217-227 217-227
Содержание галогенов (wt%) <0.01
Содержание флюса (wt%) 3.2 ± 0.3
Удельное сопротивление водного раствора * 1 (Ω х cm) >750
Удельное сопротивление остатков флюса (SIR) * 1  (Ω х cm) >1x109
Тип флюса * 2 ROL0
Коррозия медной пластины * 1, 2 пройден
Коррозия медного зеркала * 1, 2 пройден
Диаметр (мм) 0.3, 0.4, 0.5, 0.6, 0.8, 1.0, 1.2, 1.6
Срок годности 2 года

* 1 в соответствии с JIS Z 3197

* 2 в соответствии с IPC J-STD-004
