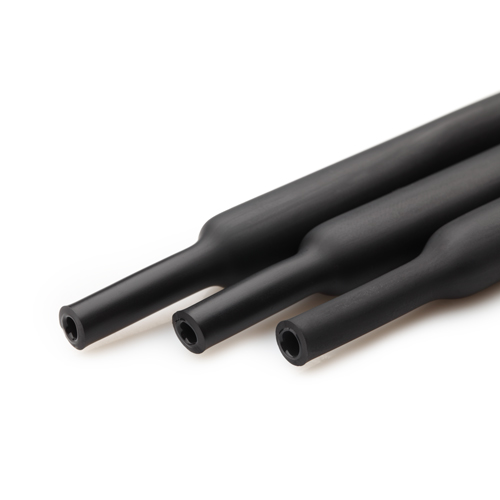

Среднестенная термоусаживаемая трубка с клеевым слоем и подавлением горения. Рекомендуется для применения в оборудовании с рабочим напряжением до 5 кВ.
Трубка TCT GW2 применяется для механической защиты, электрической изоляции и защиты от воздействий окружающей среды, в том числе при уличном монтаже, кабельного, спутникового и антенного оборудования, газовых и водопроводных труб. Благодаря клеевому слою отлично защищает оборудование от влаги и коррозионных процессов.
Для установки на гибкие детали рекомендуем термоусаживаемую трубку TCT GW1 с более тонкой стенкой.
Не содержит галогенов.
Не подлежит обязательной сертификации.
| Свойство | Метод испытания | Стандартные значения |
|---|---|---|
| Прочность на растяжение, МПа | ASTM D 2671 | Не менее 14,0 |
| Удлинение до разрыва, % | ASTM D 2671 | Не менее 400 |
| Плотность, г/см3 | ASTM D792 | 1,2 |
| Продольная усадка, % | UL 224 | Менее 10 |
| Удлинение до разрыва после термического воздействия, % | ASTM D2671 (+158 °С x 168 часов) | Не менее 300 |
| Тепловой шок | (+225 °С x 4 часа) | Нет потеков и растрескивания |
| Температура плавления клея | ASTM-E28 | +95 °С |
| Водопоглощение клея, % | ASTM D570 | Менее 0,2 |
| Электрическая прочность, кВ/мм | ASTM D2671 | Не менее 20 |
| Объемное электрическое сопротивление | IEC 93 | Не менее 1014 Ом·см |
| Водопоглощение, % | ASTM D570 | Менее 0,5 |
| Горючесть | - | Подавляет горение |
| Коэффициент усадки | - | 3:1 |
| Наименование | Размер при поставке, мм | После усадки | Стандартная длина, м/шт. | |||
|---|---|---|---|---|---|---|
| Внутренний диаметр, мм | Толщина стенки без клея, мм | Толщина клеевого слоя, мм | Общая толщина стенки, мм | |||
| GW2 10,2/3,0 | 10,2 | 3,0 | 1.4±0,20 | 0,35±0,10 | 1,75±0,25 | 1,22 |
| GW2 16,0/5,0 | 16,0 | 5,0 | 1.5±0,20 | 0,40±0,10 | 1,90±0,25 | 1,22 |
| GW2 19,1/5,6 | 19,1 | 5,6 | 2.0±0,20 | 0,45±0,10 | 2,45±0,25 | 1,22 |
| GW2 25/8 | 25,0 | 8,0 | 2.0±0,20 | 0,45±0,10 | 2,45±0,25 | 1,22 |
| GW2 28/9 | 28,0 | 9,0 | 2.0±0,20 | 0,50±0,10 | 2,60±0,25 | 1,22 |
| GW2 35/10,2 | 35,0 | 10,2 | 2.2±0,20 | 0,50±0,10 | 2,70±0,25 | 1,22 |
| GW2 38,1/12 | 38,1 | 12,0 | 2.2±0,20 | 0,50±0,10 | 2,70±0,25 | 1,22 |
| GW2 43,2/12,7 | 43,2 | 12,7 | 2.2±0,20 | 0,50±0,10 | 2,70±0,25 | 1,22 |
| GW2 52,1/16 | 52,1 | 16,0 | 2.3±0,25 | 0,50±0,15 | 2,80±0,30 | 1,22 |
| GW2 63/19 | 63,0 | 19,0 | 2.5±0,25 | 0,50±0,15 | 3,00±0,30 | 1,22 |
| GW2 75/22 | 75,0 | 22,0 | 2.6±0,25 | 0,50±0,15 | 3,00±0,30 | 1,22 |
| GW2 85/25 | 85,0 | 25,0 | 2.8±0,30 | 0,50±0,15 | 3,30±0,30 | 1,22 |
| GW2 95/29 | 95,0 | 29,0 | 3.1±0,30 | 0,60±0,20 | 3,70±0,35 | 1,22 |
| GW2 115/34 | 115,0 | 34,0 | 3.1±0,30 | 0,60±0,20 | 3,70±0,35 | 1,22 |
| GW2 140/42 | 140,0 | 42,0 | 3.1±0,30 | 0,60±0,20 | 3,70±0,35 | 1,22 |
